Estrutura da base com longarinas em perfis “U” estruturais com 4,75mm de espessura em aço SAC 60, travessas em perfis “U” com 75mm, espaçadas de 520mm reforçadas com mãos francesas longas
Estrutura Painéis
Estrutura de contorno do teto em perfis de alumínio ASTM 6063, com travessas em perfis tipo cartola, intercalados com perfis tipo “Z”
Estrutura de contorno da frente em perfis de múltiplos formatos em alumínio ASTM 6063, com colunas em perfis de alumínio tipo cartola
Estrutura de contorno das laterais em perfis de alumínio ASTM 6063, com colunas em perfis tipo “Z”, intercalados com perfis tipo cartola
Estrutura das colunas frontais em perfis de alumínio 3mm de espessura.
Revestimento Interno
Proteções internas em perfis de aço galvanizado com alma dupla espaçados de 170mm
Rodapé em compensado naval 18mm de espessura com 210mm de altura
Revestimento Externo
a) Chapa de alumínio corrugada 1mm de espessura liga ASTM 3505 H16
b) Laminado de poliéster 3mm de esp. reforçado com manta de fibra de vidro e acabamento em gel coat branco, Brilhante com proteção U. V. sem emendas.
Portas
Portas traseiras e / ou laterais com quantidade e dimensões de acordo com as necessidades de operação

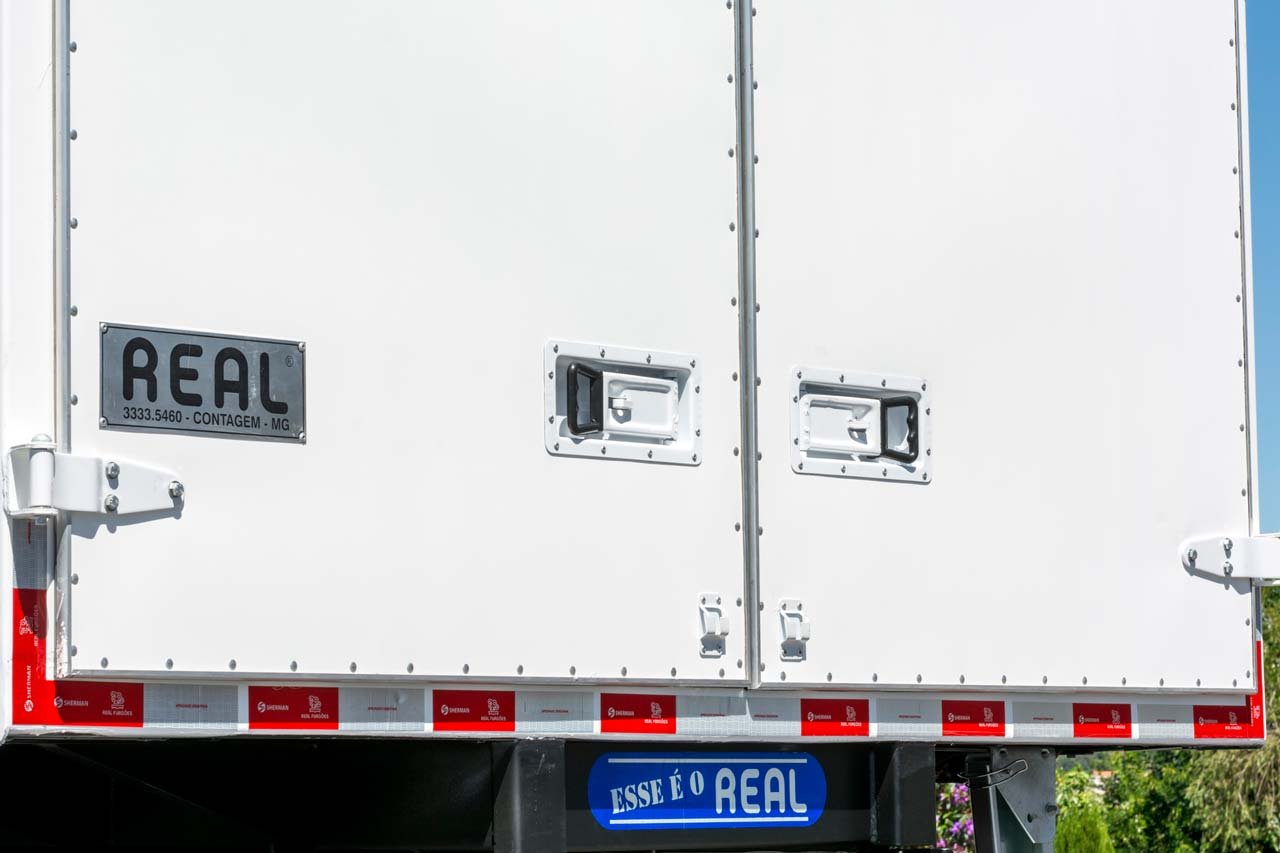

Sistema de trincos embutidos de alta pressão
Sistema de vedação por borracha com duplo selo
Estrutura da porta em perfis de alumínio liga ASTM 6063, com reforço em estrutura interna de aço
Quadro traseiro em aço SAC 60 3mm de espessura com reforços nos vértices
Quadro da porta lateral em aço SAC 60, 1,9mm de espessura com reforços nos vértices
Assoalhos
A) Laminado de madeira prensada a quente a prova d’água (compensado naval) 18mm de espessura
B) Laminado de madeira prensada a quente a prova d’água (compensado naval) 18mm de espessura revestido com resina de poliéster reforçada com fibra de vidro ou chapa de aço 1,9mm de espessura pintada com fundo anti corrosivo
C) Chapa de aço xadrez 3mm de espessura pintado com fundo anti corrosivo

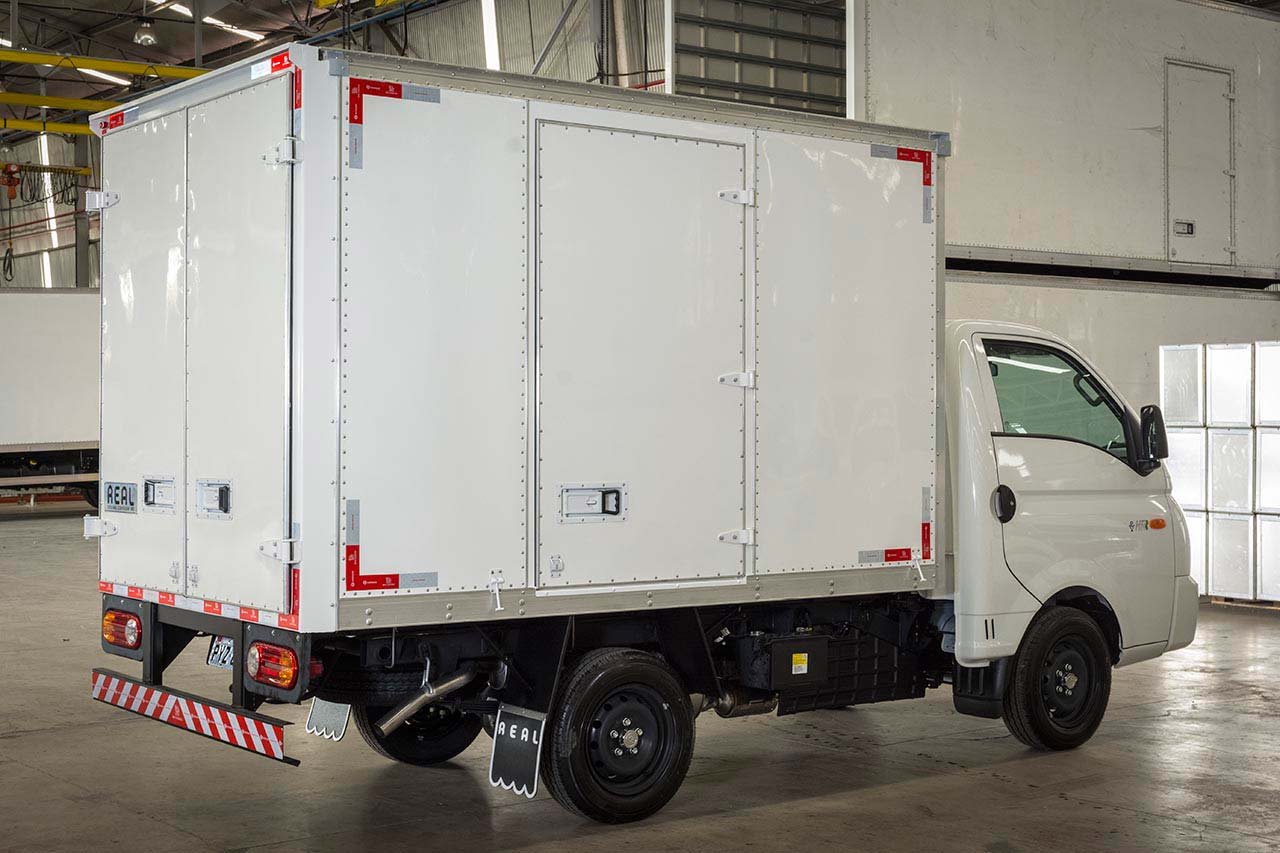

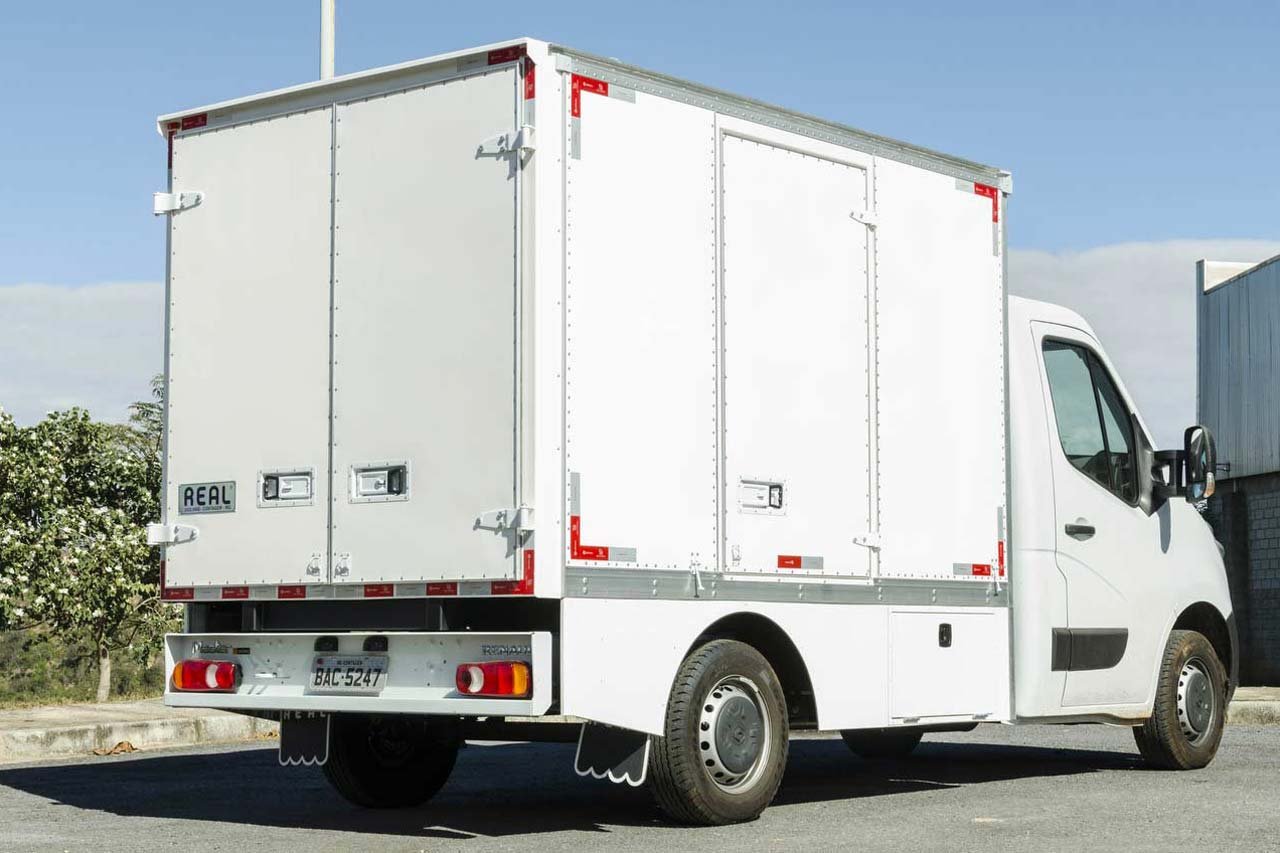

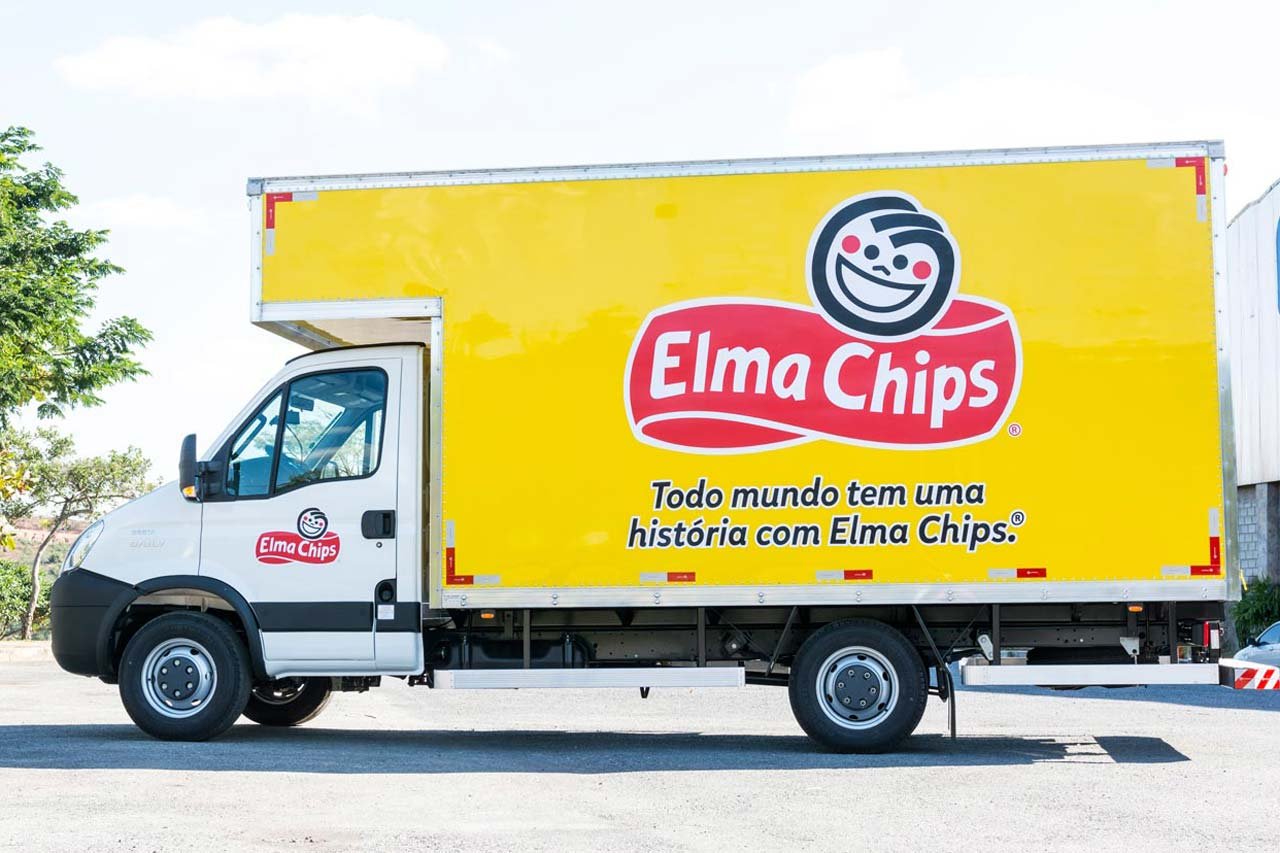

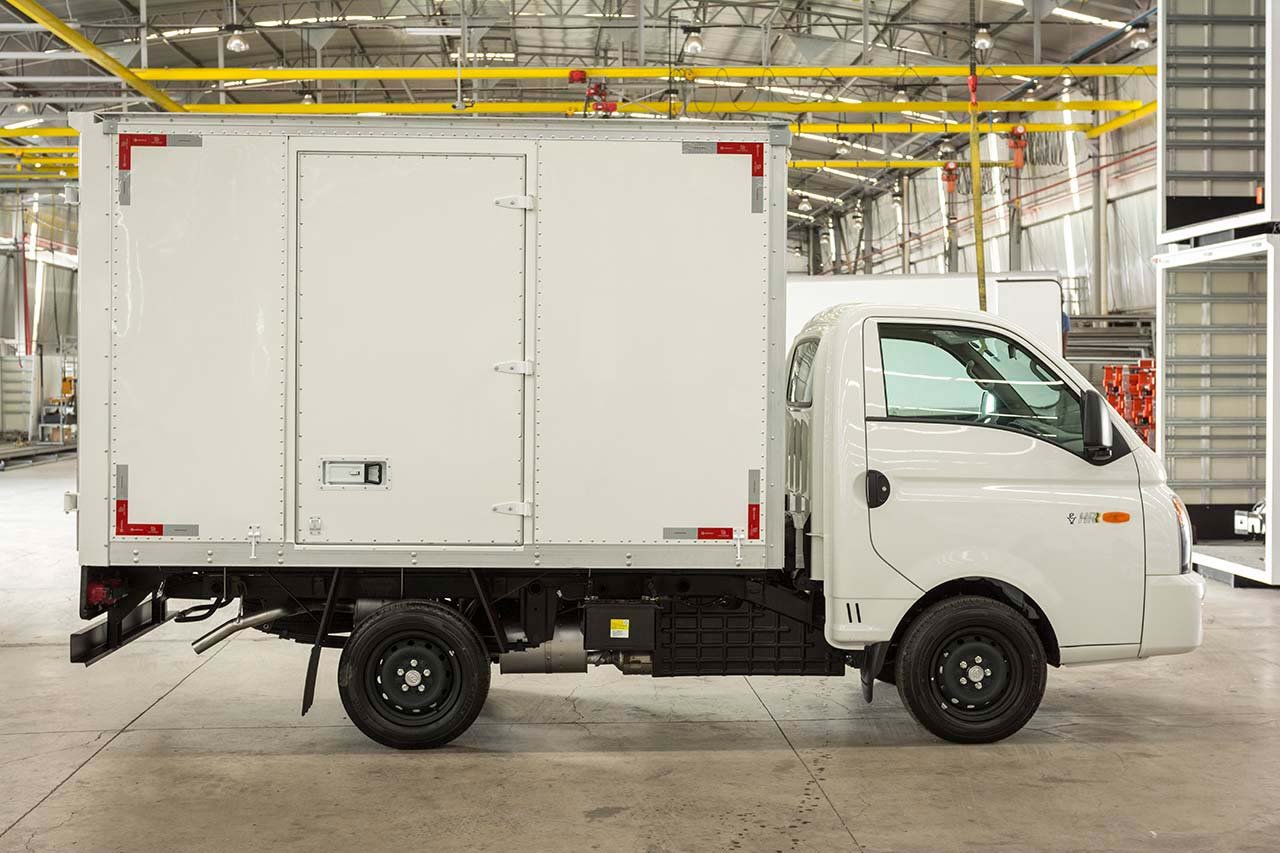

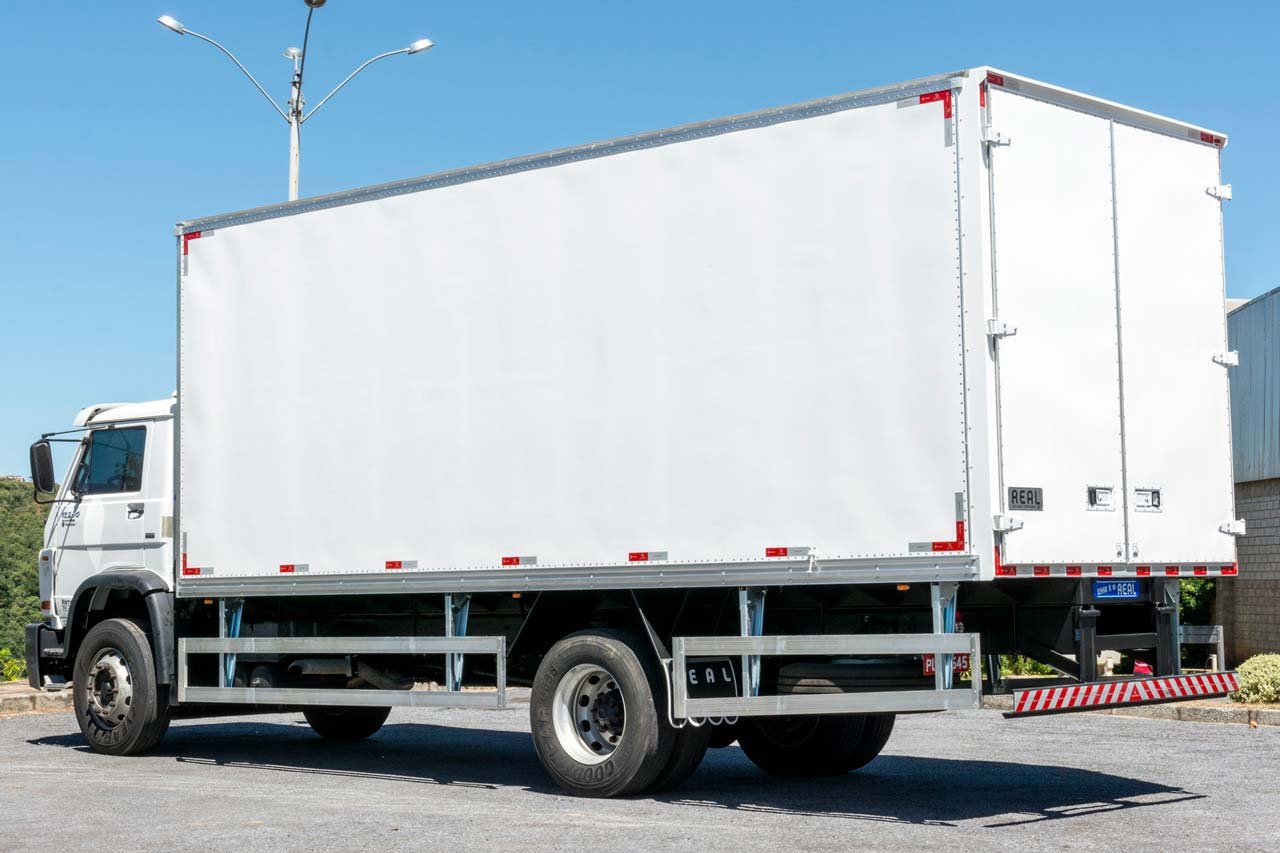

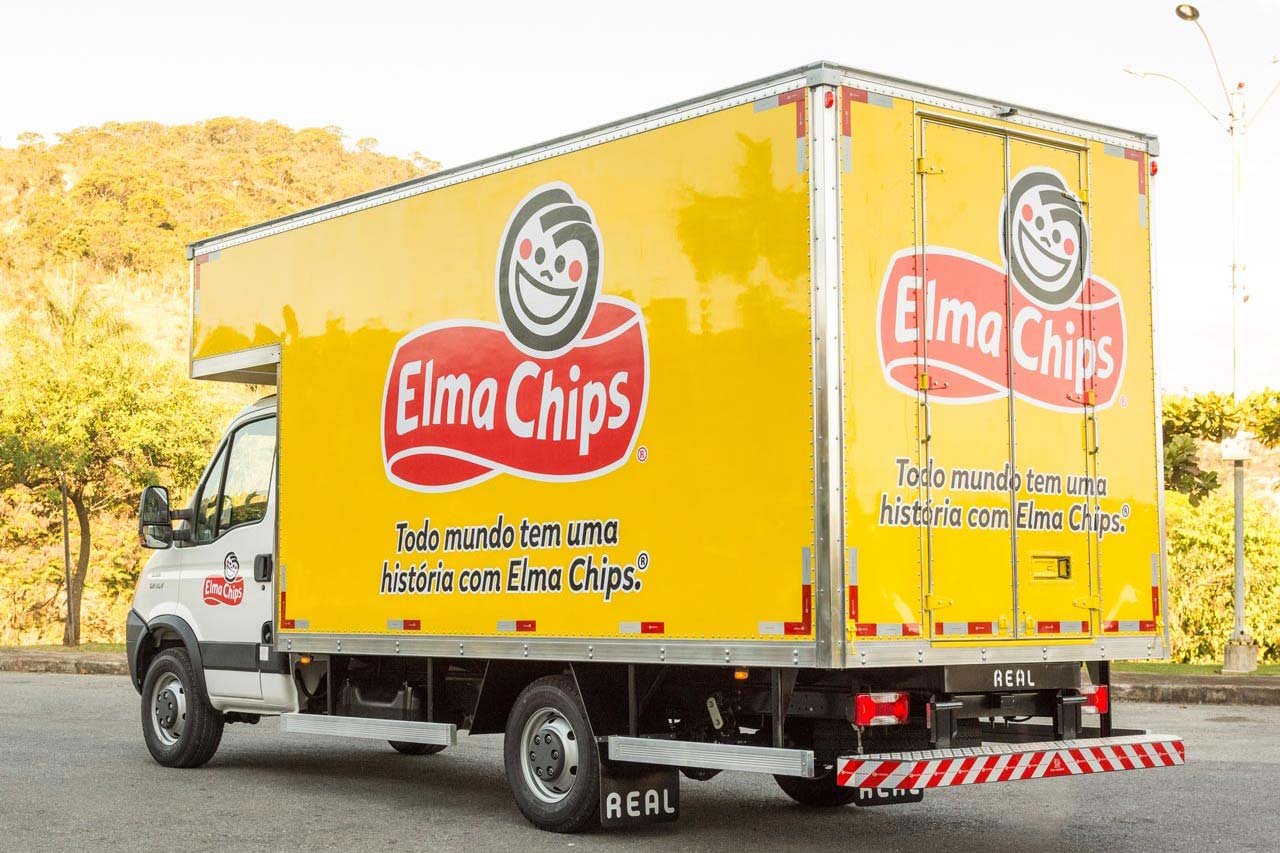

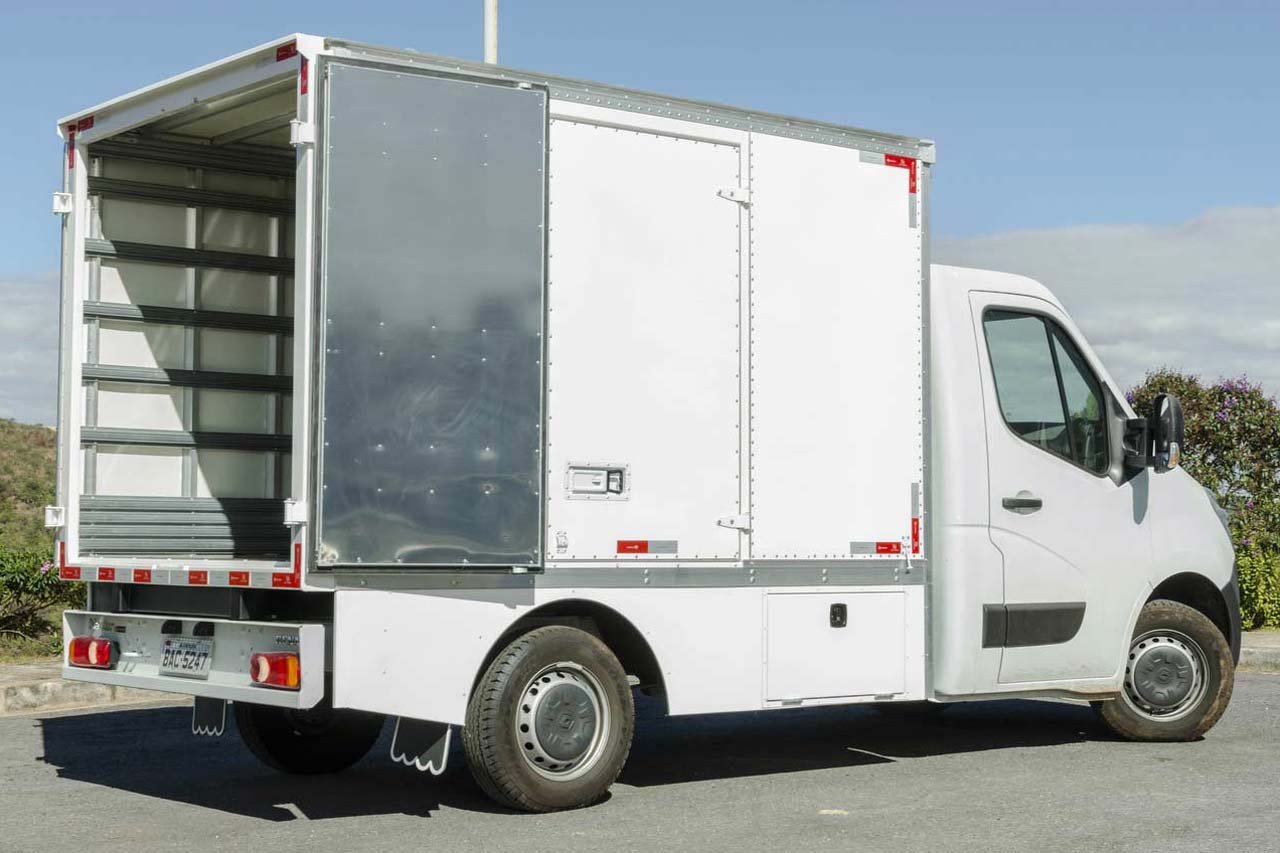

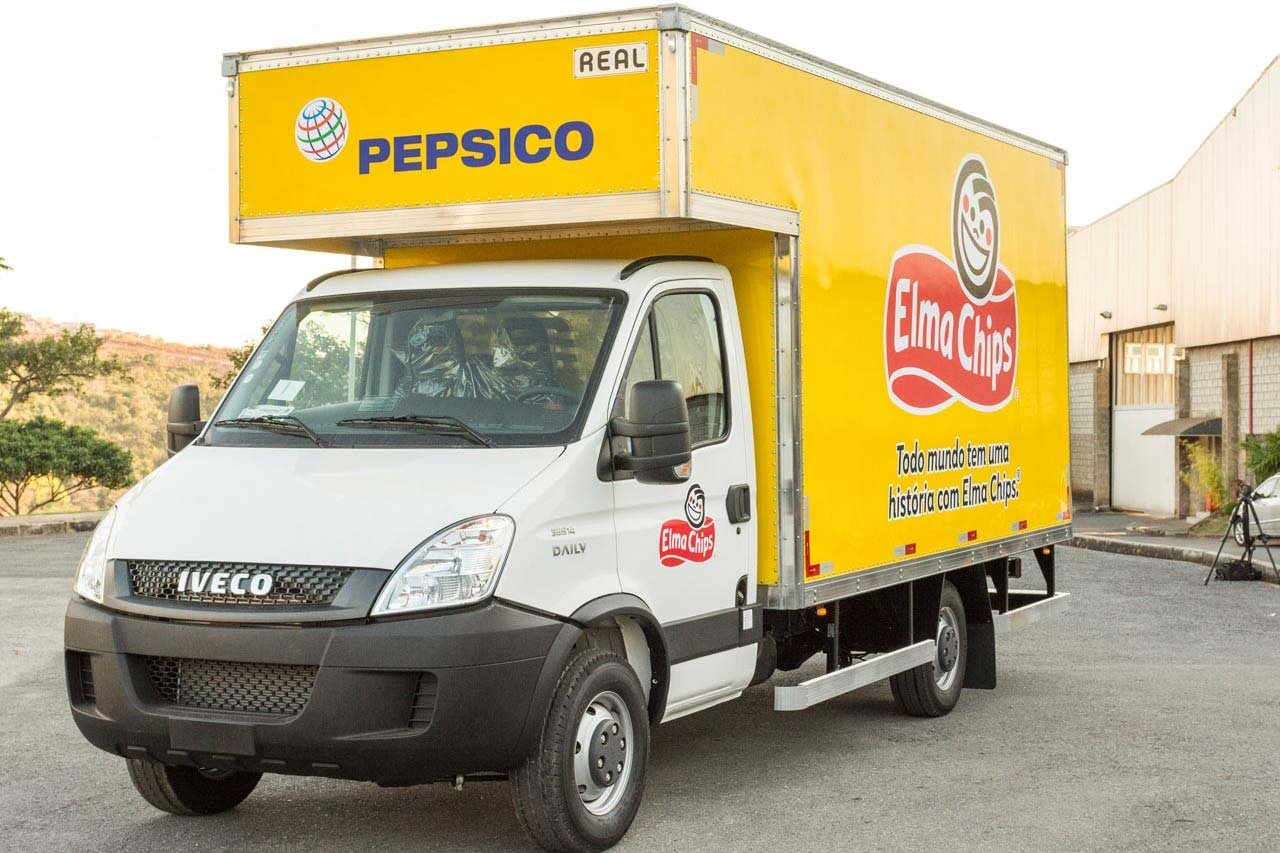

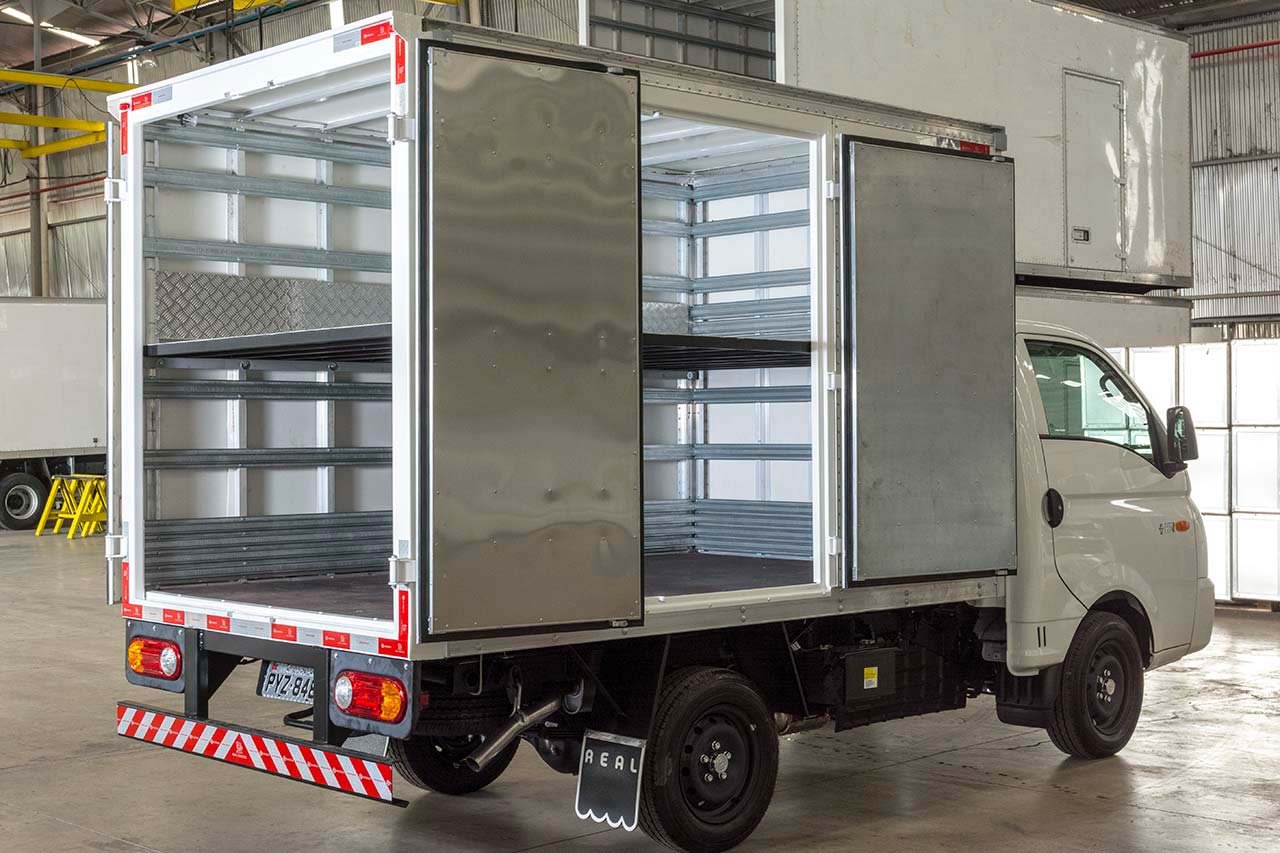

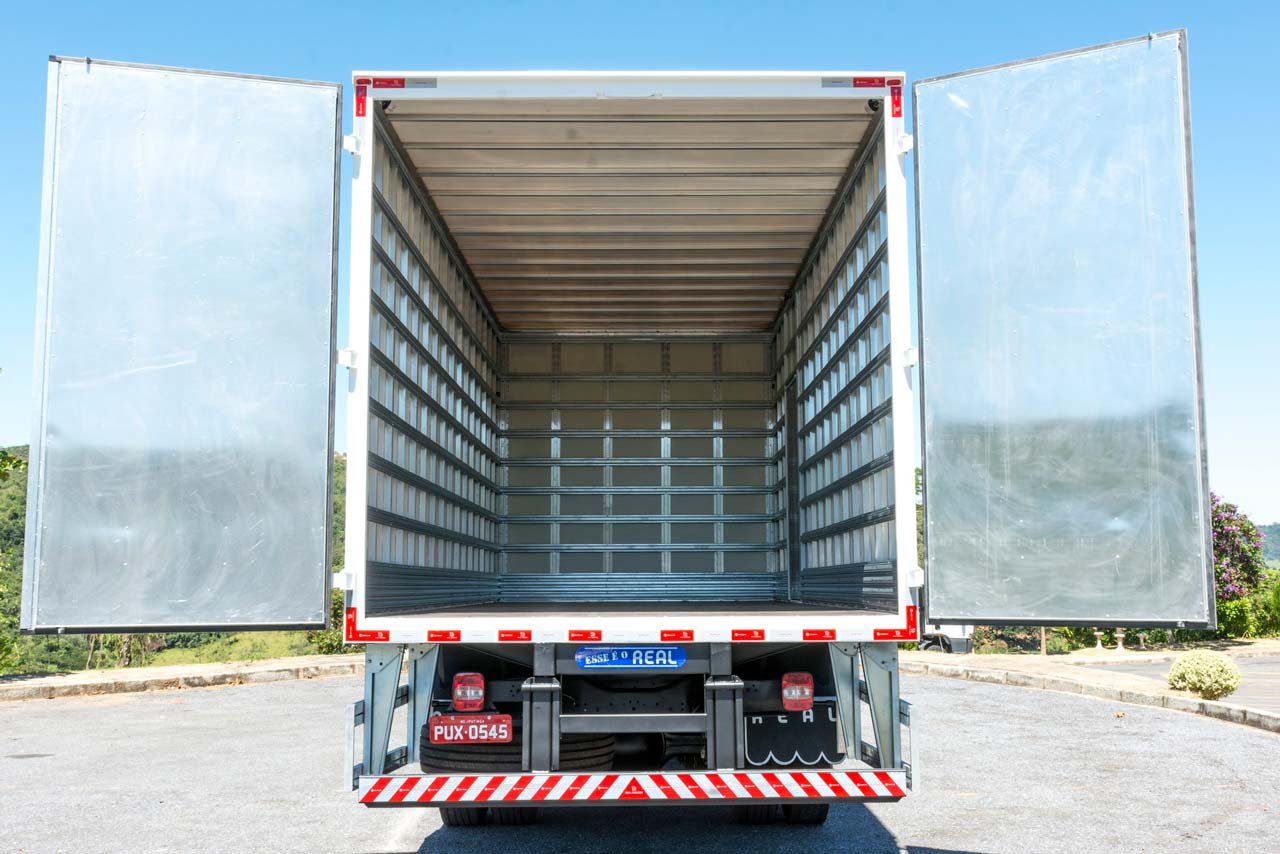

Fotos

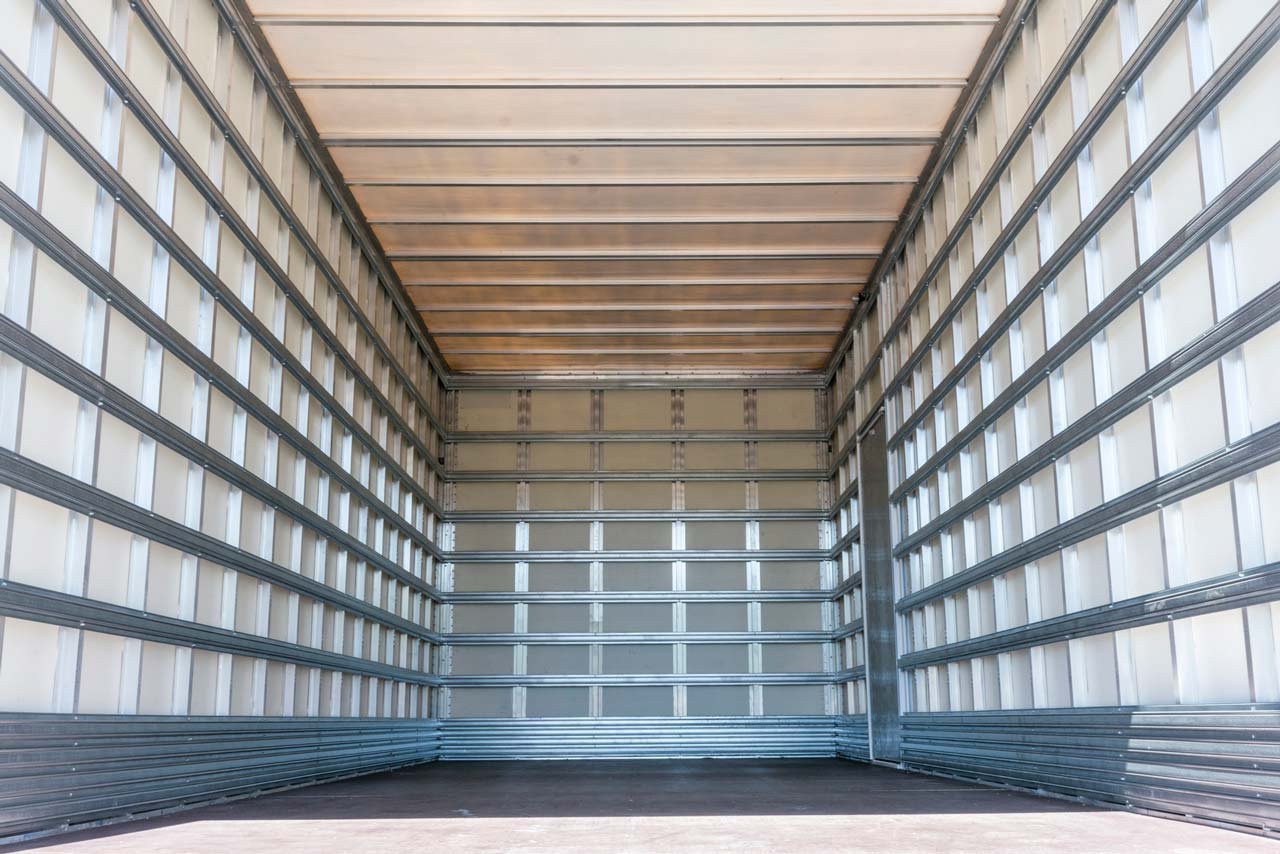

Revestimento Interno
